Sistemas 3/11 - aula de impressão imprimir em autocad

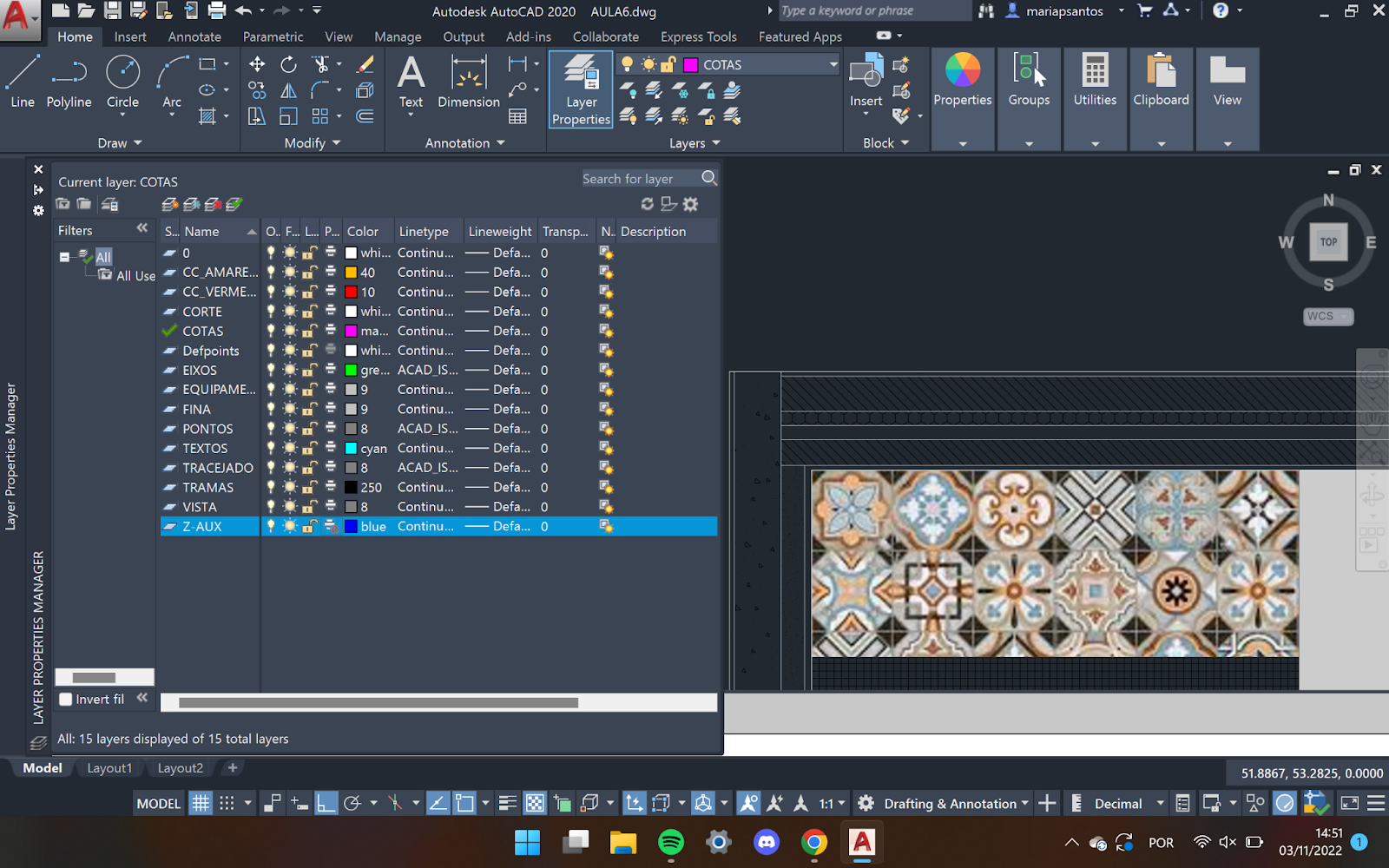

uniformizar as cores das layers
defpoints - layer que aparece quando criamos blocks (não será impressa)
new layer
chamar 01 ao layout01
erase > enter
drto do rato em cima de 01 > page setup manager > modify:
verificar se está certo:
cores - usar espessuras em vez de cores, todas as cores devem imprimir a preto
espessura apenas nas impressões
legenda no layout: STYLE > criar novo coiso com 2 mm

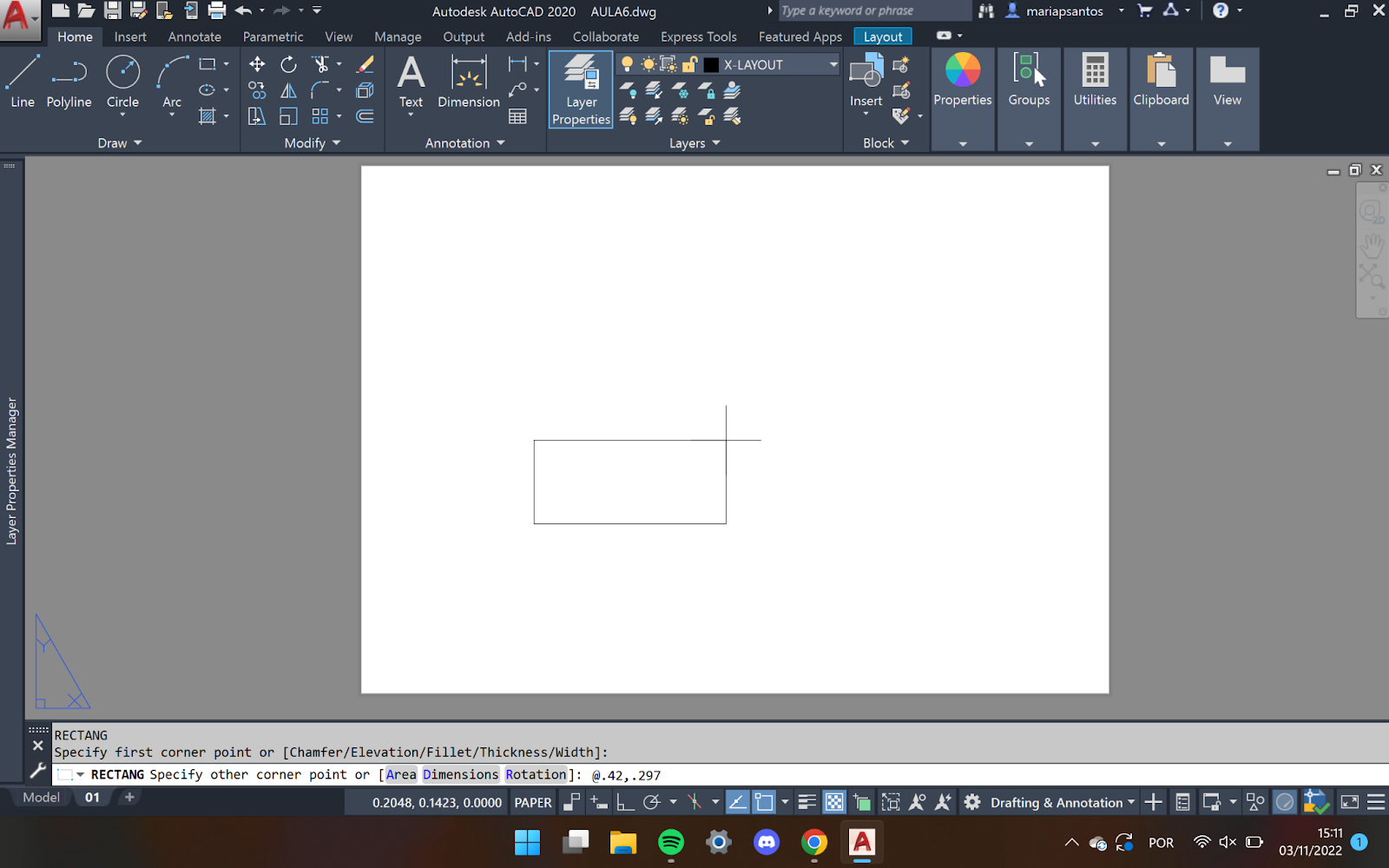

VIEWPORT > ENTER escolher single > fazer um retângulo no ecrã → para ter o desenho do model no layout
zoom > enter > scale > 1/20xp
pan > mexer para por a planta no sitio
PSLTSCALE > enter > 0
RE - para ficar com os traços certos
ro - rotate - para rodar os cortes
publish: selecionar todos os layouts
várias folhas para os layouts: o que devem ter no trabalho final
plantas existente + c convencionais
planta proposta
cortes A + B
cortes C + D
mosca e legendas nas últimas 2
detalhe a 1:5
